XGN66-12高压开关柜
发布日期：2021-12-31
作者：
浏览次数（2335）
XGN66-12铠装固定式交流金属封闭开关设备，符合标准GB3906《3.6 ~ 40.5KV交流金属封闭开关设备》的要求。
专门针对现有同类开关柜在运行过程中发生的事故率较高和体积庞大等问题而设计研制，具有柜体体积小（仅为普通开关柜体积的50%），断路器性能好，“五防”联锁结构可靠、简单等优点。

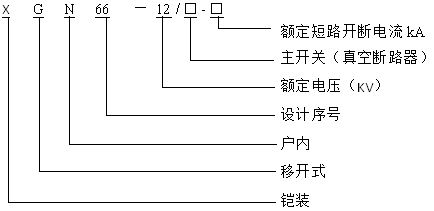

XGN66-12高压开关柜的含义
产品结构：
XGN66-12开关柜为金属封闭式结构，柜体骨架由钢板折弯后组装和钢板焊接而成，柜内分断路器室、主母线室、电缆室、仪表室等。XGN66-12高压开关柜的顶部为母线室，母线室前面为二次元件室，柜中部为断路器室，并在左侧设置隔离开关作联锁结构，后侧装有电流互感器和照明装置等，柜下部为电缆室，并可装避雷器等。
技术参数：
| 序号 | 名称 | 单位 | 参数 | ||
|---|---|---|---|---|---|
| 1 | 额定电压 | kV | 12 | ||
| 2 | 额定绝缘水品 | 1min工频耐压 | kV | 42 | |
| 雷电冲击耐压 | kV | 75 | |||
| 3 | 额定频率 | Hz | 50 | ||
| 4 | 主母线额定电流 | A | 630 | 1000 | |
| 5 | 额定短路开断电流 | kA | 20 | 31.5 | |
| 6 | 额定短时耐受电流 | kA | 20 | 31.5 | |
| 7 | 额定峰值耐受电流 | kA | 50 | 80 | |
| 8 | 额定短路关合电流 | kA | 50 | 80 | |
| 9 | 保护等级 |
|
IP2X | ||
| 10 | 外形尺寸（宽x深x高） | mm | 900x950x2300 | ||
订货时应提供下列资料：
1、主接线方案编号及单线系统图、排列图；
2、二次回路方案编号及单线系统图、排列图；
3、开关柜的电器元件的型号、规格、数量；
4、主母线型号规格材质，用户无要求时，按厂家规定供应；
5、开关柜使用在特殊环境条件时，应在订货时提供；
6、需要附件、备件时，应提出其种类和数量。
