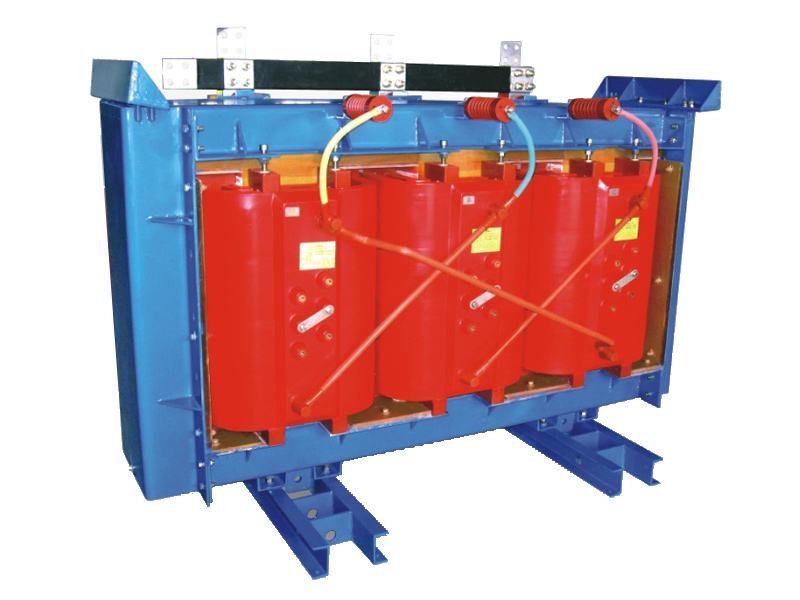

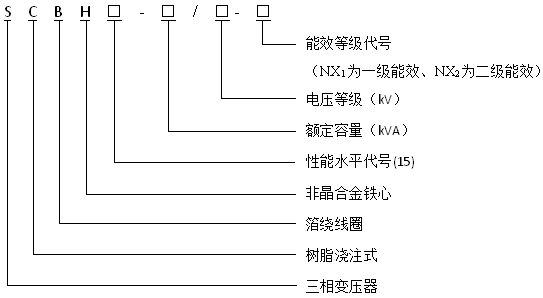

SCBH15非晶合金干式变压器
非晶合金干式变压器采用能大幅度降低空、负载损耗的非晶合金带材制成的铁心,其空载损耗比普通的干式变压器降低75%,负载损耗比普通的干式变压器降低15%。非晶合金干式变压器由于损耗低、发热少、温升低,故运行性能稳定,能广泛应用于公路、城市基础设施及住宅小区等电力负荷波动比较大的领域。由于节能效果明显,减少发电燃料消耗,从而减少对大气环境的污染,是节能环保型干式变压器。
执行标准
1.IEC60076-11 干式电力变压器
2.GB1094.1-2013 电力变压器
3.GB1094.11-2007 干式电力变压器
4.GB/T22072-2008 干式非晶合金铁心配电变压器技术参数和要求
执行标准

性能特点
1、承受热冲击较强,过负载能力较大;
2、绝缘材料难燃、自熄、防火性能高;
3、低损耗、低噪音、低局放;
4、安装简便,综合运行成本低;
5、三防性能好,对温度、灰尘不敏感,体积小,重量轻,维护方便;
6、运行安全、可靠、节能,寿命期后易回收,可广泛用于防火要求高、负荷波动较大以及污秽潮湿的恶劣环境中。
技术参数
额定容量(kVA) | 电压组合(kV) | 联结组标号 | 空载损耗(W) | 空载损耗(W)(120°C) | 空载电流% | 短路阻抗% | ||||
高压 | 分接范围 | 低压 | 1级 | 2级 | 1级 | 2级 | ||||
30 |
6 6.3 6.6 10 10.5 11 |
±5% ±2×2.5% |
0.4 | Dyn11 | 70 | 70 | 675 | 740 | 1.6 | 4 |
50 | 90 | 90 | 950 | 1000 | 1.4 | |||||
80 | 120 | 120 | 1310 | 1380 | 1.3 | |||||
100 | 130 | 130 | 1490 | 1570 | 1.2 | |||||
125 | 150 | 150 | 1760 | 1850 | 1.1 | |||||
160 | 170 | 170 | 2025 | 2130 | 1.1 | |||||
200 | 200 | 200 | 2405 | 2530 | 1.0 | |||||
250 | 230 | 230 | 2620 | 2760 | 1.0 | |||||
315 | 280 | 280 | 3295 | 3470 | 0.9 | |||||
400 | 310 | 310 | 3790 | 3990 | 0.8 | |||||
500 | 360 | 360 | 4635 | 4880 | 0.8 | |||||
630 | 420 | 420 | 5585 | 5880 | 0.7 | |||||
630 | 410 | 410 | 5660 | 5960 | 0.7 | 6 | ||||
800 | 480 | 480 | 6610 | 6960 | 0.7 | |||||
1000 | 550 | 550 | 7725 | 8130 | 0.6 | |||||
1250 | 650 | 650 | 9205 | 9690 | 0.6 | |||||
1600 | 760 | 760 | 11145 | 11730 | 0.6 | |||||
2000 | 1000 | 1000 | 13725 | 14450 | 0.5 | |||||
2500 | 1200 | 1200 | 16310 | 17170 | 0.5 | |||||
1600 | 760 | 760 | 12280 | 12960 | 0.6 | 8 | ||||
2000 | 1000 | 1000 | 15115 | 15960 | 0.5 | |||||
2500 | 1200 | 1200 | 17895 | 18890 | 0.5 |
结构特点
1、铁心由非晶合金带材卷制而成,采用矩形截面、四框五柱结构;
2、铁心通常为矩形,对应的高低压线圈也采用矩形结构。并且,非晶合金受外加应力后损耗会增加60%,所以非晶合金干式变压器高压线圈通常为环氧树脂浇注的刚体结构,而铁心悬挂于高压线圈上,不受应力;
3、低压为采用铜箔绕制的箔式线圈,高压线圈用H级强度漆包线绕制,采用玻璃纤维加强的环氧树脂包封结构,具有良好的耐潮和抗裂性能;
4、由于采用铁心悬挂于高压线圈这种结构,非晶合金干式变压器的主要受力元件为夹件和高压线圈,试验证明高压线圈的环氧浇注刚体结构具有较强的机械强度,可以满足要求;
5、配备有温度保护控制系统,为变压器安全运行提供保障。
