SCB10(11~13)干式变压器
10KV级SCB10、SCB11、SCB13干式变压器利用环氧树脂浇注,产品具有可靠性高、使用寿命长的特点,根据不同的使用环境,可配置不同防护等级的外壳或不配置外壳。适用于高层建筑、商业中心、机场、隧道、化工厂、核电站、船舶等重要或特殊环境场所。
执行标准
1. GB1094.11《电力变压器 第11部分:干式变压器》
2. GB/T10228《干式电力变压器技术参数和要求》
3. JB/T10088《6KV~500KV级电力变压器声级》

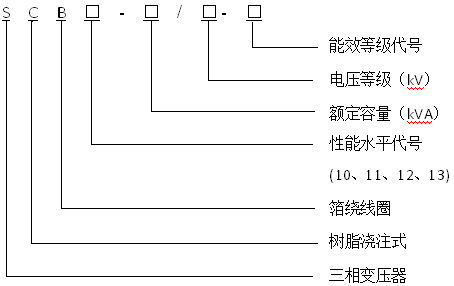

型号及其含义
结构特点
1、高压绕组导体采用导电率高的无氧铜箔,匝间绝缘采用F级绝缘材料,绕组内外均用进口玻璃网格板作骨架。铜箔连同匝绝缘在高压箔绕机上一次编成,微机控制,激光定位,引出线用氩弧焊焊接,分段缠绕而成,然后置入模中,在真空下用带填料的树脂浇注成型;
2、低压绕组采用与低压绕组高度相同的铜箔,连同F级匝绝缘在低压箔绕机上绕制。绕制时绕组引线用铜排经氩弧焊自动焊接后引出,绕组中间放入撑条形成冷却气道,端部用树脂灌封,固化成型;
3、铁芯采用晶粒取向冷轧硅钢片,45度全斜接缝及铁轭无穿孔结构,以降低空载损耗。铁芯夹紧采用预应力、透气方钢夹件结构,芯柱采用绝缘带绑扎,上下夹件采用内拉板结构,铁芯表面采用特殊树脂密封工艺,因此增加了结构强度和夹持力,同时也降低了噪音。
性能特点
1、安全,防火,可直接运行于负荷中心;
2、采用T+M技术,机械强度高,抗短路能力强,局部放电小,热稳定性好,可靠性高,使用寿命长;
3、低损耗、低噪音,节能效果明显;
4、散热性能好,过负能力强,强迫风冷时可提高容量运行;
5、防潮性能好,适应高湿度和其他恶劣环境中运行;
6、可配备温度监测和保护系统。采用智能信号温控系统,可自动监测并巡回显示三相绕组各自的工作温度,可自动启动、停止风机,并有报警、跳闸等功能设置;
7、体积小,重量轻,占地空间少,安装费用低。
干式变压器主要技术参数
额定容量(kVA) | 联结组标号 | 空载损耗(W) | |||
SCB10 | SCB11 | SCB12 | SCB13 | ||
160 | D,yn11或Y,yn0 | 540 | 480 | 430 | 385 |
200 | 620 | 550 | 495 | 445 | |
250 | 720 | 640 | 575 | 515 | |
315 | 880 | 790 | 705 | 635 | |
400 | 980 | 880 | 785 | 705 | |
500 | 1160 | 1040 | 930 | 835 | |
630 | 1340 | 1200 | 1070 | 965 | |
800 | 1520 | 1360 | 1210 | 1090 | |
1000 | 1770 | 1590 | 1410 | 1270 | |
1250 | 2090 | 1880 | 1670 | 1500 | |
1600 | 2450 | 2200 | 1960 | 1760 | |
2000 | 3050 | 2740 | 2440 | 2190 | |
2500 | 3600 | 3240 | 2880 | 2590 |
额定容量(kVA) | 短路阻抗% | 噪音水平(dB) | 轨距(mm) | 主机 | |
外形尺寸 长×宽×高(mm) |
重量(kg) | ||||
160 | 4 | 58 | 550 | 1100×650×1028 | 930 |
200 | 4 | 58 | 660 | 1100×650×1028 | 1060 |
250 | 4 | 58 | 660 | 1130×650×1115 | 1250 |
315 | 4 | 60 | 660 | 1180×760×1150 | 1450 |
400 | 4 | 60 | 660 | 1220×760×1225 | 1680 |
500 | 4 | 62 | 660 | 1250×920×1300 | 1910 |
630 | 4 | 62 | 660 | 1250×920×1340 | 2410 |
800 | 6 | 64 | 660 | 1420×920×1415 | 2490 |
1000 | 6 | 64 | 660 | 1500×920×1622 | 2950 |
1250 | 6 | 65 | 820 | 1620×1170×1720 | 3550 |
1600 | 6 | 66 | 1070 | 1680×1170×1755 | 4100 |
2000 | 6 | 66 | 1070 | 1680×1170×1755 | 4930 |
2500 | 6 | 71 | 1070 | 1780×1170×1924 |
5850 |
