YB6预装式变电站(美式箱变)

发布日期:2021-12-31 作者: 浏览次数(506)

YB6-12/0.4预装式变电站,又称为美式箱变,适用于12kV环网供电、双电源供电或终端供电系统中,作为配电、计量、补偿、控制和保护装置。可用于室内,又可用于室外,广泛运用于工业园区、居民区、商业中心及高层建筑等各种场所。

我公司生产的YB6预装式变电站(美式箱变)符合GB/T17467-2010《高压/低压预装式变电站》的要求。

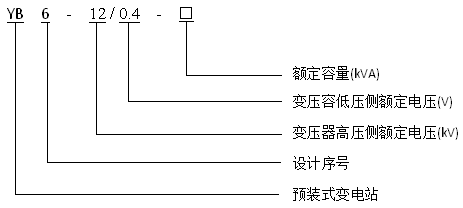

产品型号含义

美式箱变


正常使用条件

1、周围空气湿度不超过40℃,且在24h内测得的平均值不超过35℃,周围空气温度不低于-25℃;

2、海拔高度不超过1000m;

3、周围空气没有明显地受到尘埃、烟、腐蚀性或可燃性气体、蒸气或盐雾的污染;

4、平均湿度:在24h内测得的相对湿度的平均值不超过95%,在24h内测得的水蒸气压力的平均值不超过2.2kPa,月相对湿度平均值不超过90%,月水蒸气压力平均值不超过1.8kPa;

5、设备安装时与垂直面的倾斜度不超过3°;

6、设备应安装在无剧烈振动和冲击的地方。

注:用户如有特殊要求时,可与我公司协商解决。


主要技术参数

序号 名称 单位 参数
1 额定电压 高压侧 kV 12
低压侧 kV 0.4
2 变压器额定容量 kVA 100,125,160,200,250,315,400,500,630,800,1000
3 无载调压 ±2×2.5%
4 额定绝缘水平 雷电冲击耐受电压(全波、峰值) kV 75
工频耐压1min kV 35
5 低压侧工频耐受相间及相对地(1min) 主回路 kV 2.5
控制及计算回路 kV 2
6 噪音等级 dB 50
7 冷却方式 自然冷却
8 防护等级 IP34


结构特点

1、体积小,结构紧凑;

2、YB6预装式变电站内,除了装有变压器外,高压侧还装有四工位符合开关、二工位负荷开关、后备保护熔断器及插入式熔断器,低压侧按用户要求可装控制电器、配电电器、补偿装置及计量表等,以变压器油作为绝缘和灭弧介质;

3、变压器器身与高低压开关设备分油箱装配,两者仅电气相连接而油不相通,带电操作负荷开关油箱中的油变黑甚至碳化而不影响变压器中油的质量;

4、损耗小、过载能力强;

5、可用于环网供电、双电源供电或终端供电系统中,供电方式转化方便、运行可靠;

6、低压侧可具有失压、欠压保护功能,当高压缺相时,低压侧能自动跳闸。按用户要求,低压侧也可装配电电器、控制电器、补偿电器和计量表等。另外也可加装带有遥控、遥讯功能的配电综合测试仪。


外形结构

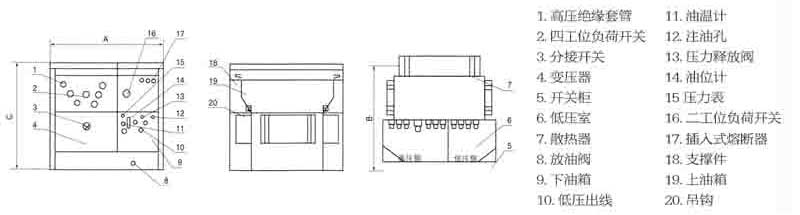

预装式变电站

供货时会提供下列文件和附件:

1、合格证;

2、装箱单;

3、使用说明书;

4、出厂检验报告;

5、有关电气图纸;

6、柜门钥匙、操作手柄,合同规定的备品配件;

7、主要元件的安装使用说明书。


订货时应提供下列资料:

1、预装式变电站的全型号;

2、高、低压回路主电路方案图;

2、辅助电路电气原理图,辅助电路电压;

3、变压站内装元件清单(包括元器件型号、名称、规格、数量);

4、变电站平面布置图;

5、箱体颜色(如无要求按本公司标准供给);

6、所需备品备件清单;

7、其他特殊要求或特殊使用条件。
