YB系列预装式变电站

发布日期:2021-12-31 作者: 浏览次数(1441)

YB系列预装式变电站,也叫做箱式变电站,简称箱变,是将高压电器设备、变压器、低压电器设备等组合成紧凑型成套配电装置,用于城市高层建筑、城乡建筑、居民小区、中小型工厂、矿山油田以及临时施工用电等场所,作配电系统中接受和分配电能之用。

YB高压/低压预装式变电站具有成套性强、体积小、结构紧凑、运行安全可靠、维护方便以及可移动等特点,占地面积仅为同容量常规土建式变电站的1/10-1/5,减少了建设费用。在配电系统中可用于环网配电系统,也可用于双电源或放射终端配电系统,是目前城乡变电站建设和改造的常见成套设备。

我司生产的预装式变电站符合GB/T17467《高压/低压预装式变电站》标准和IEC1330标准。

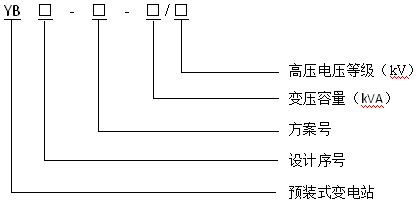

预装式变电站型号及含义

预装式变电站


预装式变电站结构特点

1、YB预装式变电站由高压配电装置,变压器和低压配电装置联接而成。分为三个功能隔室,即高压室、变压器室和低压室。高压室可布置成环网供电、终端供电、双电源供电等供电方式,还可装设高压计量元件,满足高压剂量的要求。变压器可选择油浸变压器或干式变压器,变压器室设自动强迫风冷系统及照明系统。低压室根据用户要求可采用面板或者柜装式结构组成用户所需供电方案,有动力配电、照明配电、无功功率补偿、电能计量等多种功能,满足用户的不同需求,并方便用户的供电管理和提高供电质量。

2、高压室结构紧凑合理,并且有防误操作联锁功能。各室均有自动照明装置。另外,高低压室所选用元件性能可靠、操作方便,使产品运行安全可靠,操作维护方便。

3、采用自然通风和强迫通风两种方式,使通风冷却良好。变压器室和低压室均有通风道,排风扇有温检装置,按设定温度能自动启动和关闭,保证变压器满足负荷运行。

4、箱体结构能防止雨水和污物进入,并采用热镀彩钢板或防锈铝合金板制作,经防腐处理,具备长期户外使用的条件,确保防腐、防水、防尘性能,使用寿命长,同时外形美观。

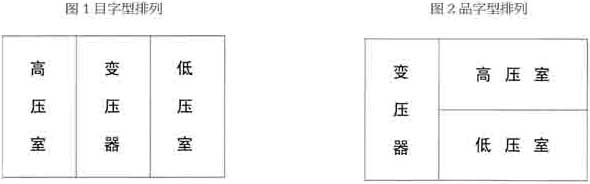

YB预装式变电站根据排列方式可以分“目”字形和“品”字形排列,也可以根据需要演化成其他型式。

预装式变电站


预装式变电站主要技术参数

序号 名称 单位 高压电器 变压器 低压电器
1 额定电压 kV 6、10 6/0.4、10/0.4 0.4
2 额定容量 kVA
I型200~1250
II型50~400
3 额定电流 A 630
100~2000
4 额定开断电流 kA 20.4
16~63
31.5
5 额定短时耐受电流 kA 20×2 200~400kVA 15×1
12.5×4 >400kVA 30×1
6 额定峰值耐受电流 kA 31.5、40 200~400kVA 30
>400kVA 63
7 额定关合电流 kA 31.5、40

8 工频耐受电压1min kV 相对地及相间42 油浸式:35/5min ≤300V,25kV
隔离断口48 干式:28/5min >300V,25kV
9 雷电冲击耐压 kV(峰值) 相对地及相间75 75
隔离断口85 75
10 箱体保护等级
IP3X IP2X IP30
11 噪音水平 dB
油浸式:<65
干式:<65
备注:变压器容量小于200kVA时,项目6不做要求


订货须知

1、订货时应说明型号、规格、数量、颜色及交货期;

2、提供接线方案,元器件型号、规格和要求;

3、如有特殊要求,则双方协商解决。
