GGD固定式低压开关柜

发布日期:2021-12-31 作者: 浏览次数(474)

GGD低压开关柜


GGD低压固定式成套开关设备适用于发电厂、变电所、工矿企业等电力用户作为交流50Hz额定工作电压380V400V、660V),额定工作电流至3150A的配电系统中作为动力、照明及配电设备的电能转换、分配与控制之用。该产品具有分断能力高、动热稳定好,额定短时耐受电流达50kA,电气方案灵活、组合方便、实用性强、防护等级高等特点。

我公司生产的GGD低压开关柜通过全面型式试验,并通过强制性产品3C认证。该产品符合GB7251.2《低压成套开关设备和控制设备》标准。

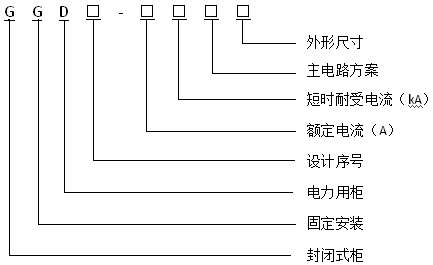

GGD型号含义

GGD低压开关柜型号的含义


河南恒宇电气ohsas18001


GGD结构特点:

1. GGD低压配电柜的柜体采用通用柜的形式,架用冷弯型钢局部焊接装而成,柜体零部件按模块原理设计,并有20模的安装孔,通用系数较高,缩短生产制造周期,提高工作效率。

2. GGD低压开关柜设计时考虑到设备运行中的散热问题,在柜体上下两端均有不同数量的散热槽孔,当柜内电器元件发热时,热量上升,通过上端槽孔排出,而冷气不断地由下端槽孔补充进柜,使密封的柜体自下而上形成一个自然通风道,达到散热的目的。

3. GGD低压开关柜按照工业产品造型设计的要求,采用黄金分割比的方法设计柜体外形和部分的分割尺寸,使整柜美观、大方。

4. 柜门用转轴式活动铰链与构架相连,安装、拆卸方便。门的折边外均有一根山型发泡橡塑条,关门时门与框架之间的嵌条有一定的压缩行程,能防止门和柜体直接碰撞,也提高了门的防护等级。

5. 装有电器元件的仪表门用多股软铜线与框架相连,然后连接到接地母排上。柜内的安装件与框架间用滚花垫圈连接,整柜构成完整的接地保护系统。

6. 柜体表面采用高压静电喷塑粉工艺处理,附着力强、质感好。整柜呈亚光色调,避免了眩光效应。

7. 柜体的顶盖在需要时可拆除,便于现场主母线的装配和调整,柜顶的四角装有吊环,用于起吊和装运。

8. 柜体的防护等级为IP30、IP40,用户也可根据使用环境的要求在IP20~IP40之间选择。


主要技术参数:

型号 额定电压 额定电流(A) 额定短路开断电流(kA) 额定短路耐受电流(1s)(kA) 额定峰值耐受电流(kA)
GGD1 380(400)(660) A 1000 15 15 30
B 600(630)
C 400
GGD2 380(400)(660) A 1600(1500) 30 30 63
B 1000
C 1250
D 600(630)
GGD3 380(400)(660) A 3150 50 50 105
B 2500
C 2000
D 1600(1500)
E 1250
F 1000


供货时会提供下列文件和附件:

1. 合格证;

2. 装箱单;

3. 使用说明书;

4. 出厂检验报告;

5. 有关电气图纸;

6. 柜门钥匙、操作手柄,合同规定的备品配件;

7. 主要元件的安装使用说明书。


订货时应提供下列资料:

1. 主回路系统方案图;

2. 辅助电路电气原理图;

3. 柜内元件清单(包括元器件型号、名称、规格、数量);

4. 开关设备平面布置图;

5. 柜体颜色(如无要求按本公司标准供给);

6. 所需备品备件清单;

7. 与产品正常使用不符的其他特殊要求。
