GCS低压抽出式开关柜

发布日期:2021-12-31 作者: 浏览次数(253)

  GCS低压抽出式成套开关设备,是根据广大电力用户及设计单位设计研制出的,适应电力市场发展需要的低压抽出式开关设备。

  GCS低压开关柜适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高,要求与计算机接口的场所,作为三相交流频率为50(60)Hz、额定工作电压为380V(400V)、(660V),额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。

我公司生产的GCS低压开关柜经过全面型式试验,通过了强制性产品3C认证。该产品符合GB7251.1《低压成套开关设备和控制设备》、IEC60439-1《低压成套开关设备和控制设备》等标准。

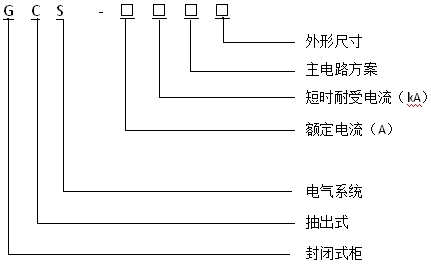

gcs型号含义


GCS结构特点:

主构架采用开口型钢,型钢的二侧面分别有模数为20mm和100mm的中9.2mm的安装孔,内部安装灵活方便。型钢截面积大,有足够的强度,组合原理简单,工艺性强,稳定性好。

1.主构架装配形式设计为两种,全组装式结构和部分(侧柜和横梁)焊接式结构,供用户选择;

2.装配的各功能室相互隔离,其隔离分为功能单元室、母线室和电缆室,各室的作用相互独立;

3.水平主母线采用柜内平置式排列方式,以增强母线抗电动力的能力,是使装置的主电路具备高短路分断能力的基本措施;

4.电缆隔室的设计使电缆上下进出均很方便。


主要技术参数:


名称 参数
主电路额定电压(V) AC380(400、660)
辅助电路额定电压(V) AC110、220(230)、380(400)、DC110、220
额定频率(Hz) 50(60)
额定绝缘电压(V) AC660、1000
额定电流(A) 水平接线 1000、1250、1600、2000、2500、3150、4000
垂直母线(MCC) 630,800
母线额定短时耐受电流(kA/1s) 30,50,80
母线额定峰值耐受电流(kA/0.1s) 63,105,176
工频试验电压(V/1min) 主电路 2500
辅助电路 1800
手柄 3750
防护等级 IP30、IP40


供货时会提供下列文件和附件:

1. 合格证;

2. 装箱单;

3. 使用说明书;

4. 出厂检验报告;

5. 有关电气图纸;

6. 柜门钥匙、操作手柄,合同规定的备品配件;

7. 主要元件的安装使用说明书。



供货时会提供下列文件和附件:

1.主回路系统方案图;

2.辅助电路电气原理图;

3.柜内元件清单(包括元器件型号、名称、规格、数量);

4.开关设备平面布置图;

5.柜体颜色(如无要求按本公司标准供给);

6.所需备品备件清单;

7.与产品正常使用不符的其他特殊要求。
