MNS低压抽出式开关柜

发布日期:2024-03-27 作者: 浏览次数(3768)

MNS低压抽出式成套开关设备是一种全组装式低压开关设备,它结构灵活、模块化、多功能。适用于冶金、石油、化工、工矿企业及基础设施等领域中,作为三相交流频率为50(60)Hz,额定工作电压380V(400V、660V),额定电流4000A以下的发、供电系统中的配电、电动机集中控制等所有低压系统中。


我司生产的MNS低压开关柜经过型式试验,并通过强制性产品3C认证,该产品符合GB7251.2《低压成套开关设备和控制设备》标准。


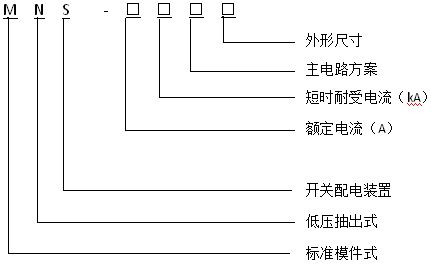

MNS低压开关柜结构特点

MNS低压开关柜产品设计充分考虑了广大电力用户及设计部门的要求,能满足不断发展的电力行业对增容动力集中控制、方便安装维修、缩短事故处理时间等需求,安全、经济、合理、可靠。产品具有接通能力强、分断能力高、电气方案灵活、组合方便、系列性和实用性强、结构新颖等特点,是国内低压固定式开关柜替代产品,同时可与抽屉柜联拼,混合使用。


基本结构:MNS低压开关柜柜体结构是由型材装配组成。由于采用锁紧自攻螺钉和8.8级高强度螺栓做联接,因而柜体精度高、刚性好,柜体外形及内部分离。


MNS低压开关柜主要参数


名称 参数
主电路额定电压(V) AC380(400、660)
辅助电路额定电压(V) AC110、220(230)、380(400)、DC110、220
额定功率(Hz) 50(60)
额定绝缘电压(V) AC660、1000
额定电流(A) 水平接线 1000、1250、1600、2000、2500、3150、4000
垂直母线(MCC) 630、800
额定短时耐受电流(kA/1s) 水平接线 30,50,80
垂直母线 30,50,80
额定峰值耐受电流(kA/0.1s) 水平接线 63,105,176
垂直母线 63,105,176
工频试验电压(V/1min) 主电路 2500
辅助电路 1800
手柄 3750
防护等级 IP30、IP40


供货时会提供下列文件和附件:

1. 合格证;

2. 装箱单;

3. 使用说明书;

4. 出厂检验报告;

5. 有关电气图纸;

6. 柜门钥匙、操作手柄,合同规定的备品配件;

7. 主要元件的安装使用说明书。


订货时应提供下列资料:

1. 主回路系统方案图;

2. 辅助电路电气原理图;

3. 柜内元件清单(包括元器件型号、名称、规格、数量);

4. 开关设备平面布置图;

5. 柜体颜色(如无要求按本公司标准供给);

6. 所需备品备件清单;

7. 与产品正常使用不符的其他特殊要求。
