GCK抽出式低压开关柜

发布日期:2021-12-31 作者: 浏览次数(2309)

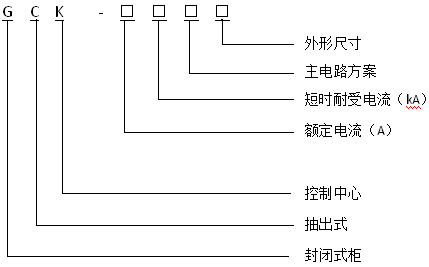

    GCK低压抽出式成套开关设备,适用于发电厂、冶金轧钢、石油化工、轻工纺织、电力、机械、 定工作电流上至4000A,额定频率50(60)Hz电力系统的配电和电动机控制之用。


    我司生产的GCK低压开关柜经过全面型式试验,并通过强制性产品3C认证。该产品符合GB7251.2《低压成套开关设备和控制设备》标准。


结构特点

1、GCK的基本柜架为组合装配式结构,柜架采用热轧钢STHCFA型材利用角板定位,螺柱连接,无焊接结构,零部件的成型尺寸、开孔尺寸、设备间隙实行模数化;

2、内部结构件采用镀锌处理;

3、外部结构件经酸洗磷化处理后,采用高压静电喷塑;

4、结构零件通用性强,机械强度高;

5、柜体上部为主母线室,前部为电器室,后部为电缆进出室,各室间有钢板或绝缘板做隔离,以保证使用安全;

6、机械联锁MCC柜抽屉小室的门与断路器或隔离开关的操作手柄设有机械连锁,手柄在分断位置时门才能开启,以保证安全,联锁机构带有解锁装置,操作电工必要时可用解锁装置在通电情况下开启小室门,检视抽屉内部;

7、手电开关、联络开关及MCC柜的抽屉都具有三个位置:接通位置、试验位置及断开位置;

8、开关柜根据受电或联络需要可装母线桥,母线桥离柜顶高度及母线桥的长度根据用户需要由我司设计配套供应。


MNS低压开关柜主要参数


名称 参数
主电路额定电压(V) AC380(400、660)
辅助电路额定电压(V) AC110、220(230)、380(400)、DC110、220
额定功率(Hz) 50(60)
额定绝缘电压(V) AC660、1000
额定电流(A) 水平接线 1000、1250、1600、2000、2500、3150、4000
垂直母线(MCC) 630、800
母线额定短时耐受电流(kA/1s) 30,50,80
母线额定峰值耐受电流(kA/0.1s) 63,105,176
工频试验电压(V/1min) 主电路 2500
辅助电路 1800
手柄 3750
防护等级 IP30、IP40


供货时会提供下列文件和附件:

1. 合格证;

2. 装箱单;

3. 使用说明书;

4. 出厂检验报告;

5. 有关电气图纸;

6. 柜门钥匙、操作手柄,合同规定的备品配件;

7. 主要元件的安装使用说明书。


订货时应提供下列资料:

1. 主回路系统方案图;

2. 辅助电路电气原理图;

3. 柜内元件清单(包括元器件型号、名称、规格、数量);

4. 开关设备平面布置图;

5. 柜体颜色(如无要求按本公司标准供给);

6. 所需备品备件清单;

7. 与产品正常使用不符的其他特殊要求。
