HYDR低压功率补偿开关柜
河南恒宇电气集团生产的HYDR低压无源滤波补偿成套是针对电网实际情况而专门设计的，它采用电力电子技术、智能控制技术，一方面解决了在滤波工况下并联电容器自动投切无功补偿的问题，另一方面可以根据用户实际要求滤除谐波，清洁电网环境，降低损耗，消除谐波危害；并向系统提供容性无功，改善功率因数。可用于电力、冶金、石油化工、工矿企业、机械等行业配电系统中。
结构简介
1、电压过零点投切补偿装，可频繁、快速投切电容器；
2、响应速度快，快速跟踪系统负荷的无功变化，实时动态或静态响应投切；
3、采用电容器自动/手动投切装置，可频繁操作，提高补偿细度；
4、柜顶装有散热风机，有温控开关控制，适时调节柜内温度；
5、保护功能：有短路，过载，过压，欠压，缺相等保护，设置方便。
主要技术参数
1、额定电压：400V、600V、1000V；
2、额定频率：50Hz；
3、额定容量：30 ~ 1000var；
4、运行电压范围：0.8~1.1Un；
5、电容器接线方式：Y或△；
6、测量误差：电压：±0.5%，电流：±1%，无功：±1%；
7、投切方式：按谐波电压或功率因数自动投切；
8、投切延时：0 ~ 999s可调。
| 电动机就地补偿计算及确定所需的电容电量 | ||||||||||||
|
|
补偿前 | 为获得所需cosΦ2每千瓦负荷所需电容器千乏数 | ||||||||||
| tanΦ1 | cosΦ1 |
cosΦ2 =0.7 |
cosΦ2 =0.75 |
cosΦ2 =0.8 |
cosΦ2 =0.82 |
cosΦ2 =0.85 |
cosΦ2 =0.87 |
cosΦ2 =0.9 |
cosΦ2 =0.92 |
cosΦ2 =0.95 |
cosΦ2 =0.97 |
cosΦ2 =1 |
| 4.9 | 0.2 | 3.88 | 4.02 | 4.15 | 4.2 | 4.28 | 4.33 | 4.41 | 4.47 | 4.57 | 4.67 | 4.9 |
| 3.87 | 0.25 | 2.85 | 2.99 | 3.12 | 3.17 | 3.25 | 3.31 | 3.39 | 3.45 | 3.54 | 3.62 | 3.87 |
| 3.18 | 0.3 | 2.14 | 2.3 | 2.43 | 2.48 | 2.56 | 2.61 | 2.7 | 2.75 | 2.85 | 2.93 | 3.18 |
| 2.68 | 0.35 | 1.66 | 1.79 | 1.93 | 1.98 | 2.06 | 2.11 | 2.19 | 2.25 | 2.35 | 2.43 | 2.68 |
| 2.29 | 0.4 | 1.27 | 1.41 | 1.54 | 1.59 | 1.67 | 1.72 | 1.81 | 1.87 | 1.96 | 2.04 | 2.29 |
| 2.16 | 0.42 | 1.14 | 1.28 | 1.41 | 1.46 | 1.54 | 1.59 | 1.68 | 1.74 | 1.83 | 1.91 | 2.16 |
| 2.04 | 0.44 | 1.02 | 1.16 | 1.29 | 1.34 | 1.42 | 1.47 | 1.56 | 1.62 | 1.71 | 1.79 | 2.04 |
| 1.93 | 0.46 | 0.91 | 1.05 | 1.18 | 1.23 | 1.31 | 1.36 | 1.45 | 1.5 | 1.6 | 1.68 | 1.93 |
| 1.83 | 0.48 | 0.81 | 0.95 | 1.08 | 1.13 | 1.21 | 1.26 | 1.34 | 1.4 | 1.5 | 1.58 | 1.83 |
| 1.73 | 0.5 | 0.71 | 0.85 | 0.98 | 1.03 | 1.11 | 1.17 | 1.25 | 1.31 | 1.4 | 1.48 | 1.73 |
| 1.64 | 0.52 | 0.62 | 0.76 | 0.89 | 0.94 | 1.02 | 1.08 | 1.16 | 1.22 | 1.31 | 1.39 | 1.64 |
| 1.56 | 0.54 | 0.54 | 0.68 | 0.81 | 0.86 | 0.94 | 0.99 | 1.07 | 1.13 | 1.23 | 1.31 | 1.56 |
| 1.48 | 0.56 | 0.46 | 0.6 | 0.73 | 0.78 | 0.86 | 0.91 | 1 | 1.05 | 1.15 | 1.23 | 1.48 |
| 1.4 | 0.58 | 0.39 | 0.52 | 0.65 | 0.71 | 0.78 | 0.84 | 0.92 | 0.98 | 1.08 | 1.15 | 1.4 |
| 1.33 | 0.6 | 0.31 | 0.45 | 0.58 | 0.64 | 0.71 | 0.77 | 0.85 | 0.91 | 1 | 1.08 | 1.33 |
| 1.27 | 0.62 | 0.25 | 0.39 | 0.52 | 0.57 | 0.65 | 0.7 | 0.78 | 0.84 | 0.94 | 1.01 | 1.27 |
| 1.2 | 0.64 | 0.18 | 0.32 | 0.42 | 0.5 | 0.58 | 0.63 | 0.72 | 0.77 | 0.87 | 0.95 | 1.2 |
| 1.14 | 0.66 | 0.12 | 0.26 | 0.39 | 0.44 | 0.52 | 0.57 | 0.65 | 0.71 | 0.81 | 0.89 | 1.14 |
| 1.08 | 0.68 | 0.06 | 0.2 | 0.33 | 0.39 | 0.46 | 0.51 | 0.59 | 0.65 | 0.75 | 0.83 | 1.08 |
| 1.02 | 0.7 |
|
0.14 | 0.27 | 0.32 | 0.4 | 0.45 | 0.54 | 0.59 | 0.69 | 0.77 | 1.02 |
| 0.96 | 0.72 |
|
0.08 | 0.21 | 0.27 | 0.34 | 0.4 | 0.48 | 0.54 | 0.63 | 0.71 | 0.96 |
| 0.91 | 0.74 |
|
0.03 | 0.16 | 0.21 | 0.29 | 0.34 | 0.42 | 0.48 | 0.58 | 0.66 | 0.91 |
| 0.86 | 0.76 |
|
|
0.11 | 0.16 | 0.24 | 0.29 | 0.37 | 0.43 | 0.53 | 0.6 | 0.86 |
| 0.8 | 0.78 |
|
|
0.05 | 0.1 | 0.18 | 0.24 | 0.32 | 0.38 | 0.47 | 0.55 | 0.8 |
| 0.75 | 0.8 |
|
|
|
0.05 | 0.13 | 0.18 | 0.27 | 0.32 | 0.42 | 0.5 | 0.75 |
| 0.7 | 0.82 |
|
|
|
|
0.08 | 0.13 | 0.21 | 0.27 | 0.37 | 0.45 | 0.7 |
| 0.65 | 0.84 |
|
|
|
|
0.03 | 0.08 | 0.16 | 0.22 | 0.32 | 0.4 | 0.65 |
| 0.59 | 0.86 |
|
|
|
|
|
0.03 | 0.11 | 0.17 | 0.26 | 0.34 | 0.59 |
| 0.54 | 0.88 |
|
|
|
|
|
|
0.06 | 0.11 | 0.21 | 0.29 | 0.54 |
| 0.48 | 0.9 |
|
|
|
|
|
|
|
0.06 | 0.16 | 0.23 | 0.48 |
| 0.43 | 0.92 |
|
|
|
|
|
|
|
|
0.1 | 0.18 | 0.43 |
| 0.36 | 0.94 |
|
|
|
|
|
|
|
|
0.03 | 0.11 | 0.36 |
| 0.29 | 0.96 |
|
|
|
|
|
|
|
|
|
0.01 | 0.29 |
| 0.2 | 0.98 |
|
|
|
|
|
|
|
|
|
|
0.2 |
常用配置表
方案一：公补选配
| 电容接触器 | 电容投切负荷开关 | 自愈式并联电容器 |
| CJ19-25 | XXFK-∆-16KVA | BSMJ0.4-1-3 |
| CJ19-25 | XXFK-∆-16KVA | BSMJ0.4-2-3 |
| CJ19-25 | XXFK-∆-16KVA | BSMJ0.4-3-3 |
| CJ19-25 | XXFK-∆-16KVA | BSMJ0.4-5-3 |
| CJ19-25 | XXFK-∆-16KVA | BSMJ0.4-6-3 |
| CJ19-25 | XXFK-∆-16KVA | BSMJ0.4-7.5-3 |
| CJ19-25 | XXFK-∆-16KVA | BSMJ0.4-8-3 |
| CJ19-25 | XXFK-∆-16KVA | BSMJ0.4-10-3 |
| CJ19-25 | XXFK-∆-16KVA | BSMJ0.4-12-3 |
| CJ19-32 | XXFK-∆-16KVA | BSMJ0.4-14-3 |
| CJ19-32 | XXFK-∆-16KVA | BSMJ0.4-15-3 |
| CJ19-32 | XXFK-∆-16KVA | BSMJ0.4-16-3 |
| CJ19-43 | XXFK-∆-20KVA | BSMJ0.4-18-3 |
| CJ19-43 | XXFK-∆-20KVA | BSMJ0.4-20-3 |
| CJ19-63 | XXFK-∆-30KVA | BSMJ0.4-25-3 |
| CJ19-63 | XXFK-∆-30KVA | BSMJ0.4-30-3 |
| CJ19-95 |
|
BSMJ0.4-40-3 |
| CJ19-95 |
|
BSMJ0.4-50-3 |
方案一：公补选配
| 电容接触器 | 电容投切负荷开关 | 自愈式并联电容器 |
| CJ19-25 | XXFK-Y-7.5KVAX3 | BSMJ0.25-1-3Y |
| CJ19-25 | XXFK-Y-7.5KVAX3 | BSMJ0.25-2-3Y |
| CJ19-25 | XXFK-Y-7.5KVAX3 | BSMJ0.25-3-3Y |
| CJ19-25 | XXFK-Y-7.5KVAX3 | BSMJ0.25-4-3Y |
| CJ19-25 | XXFK-Y-7.5KVAX3 | BSMJ0.25-5-3Y |
| CJ19-25 | XXFK-Y-7.5KVAX3 | BSMJ0.25-6-3Y |
| CJ19-25 | XXFK-Y-7.5KVAX3 | BSMJ0.25-7-3Y |
| CJ19-25 | XXFK-Y-10KVAX3 | BSMJ0.25-8-3Y |
| CJ19-25 | XXFK-Y-10KVAX3 | BSMJ0.25-10-3Y |
| CJ19-25 | XXFK-Y-12KVAX3 | BSMJ0.25-12-3Y |

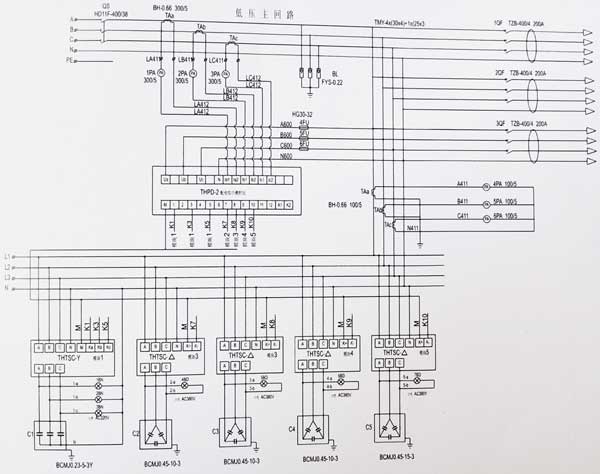

参考方案
供货时会提供下列文件和附件：
1、合格证；
2、装箱单；
3、使用说明书；
4、出厂检验报告；
5、有关电气图纸；
6、合同规定的备品配件；
7、主要元件的安装使用说明书。
订货时应提供下列资料：
1、主回路系统方案图；
2、辅助电路电气原理图，辅助电路电压；
3、柜内元件清单（包括元器件型号、名称、规格、数量）；
4、开关设备平面布置图；
5、柜体颜色（如无要求按本公司标准供给）；
6、所需备品备件清单；
7、其他特殊要求或特殊使用条件。
